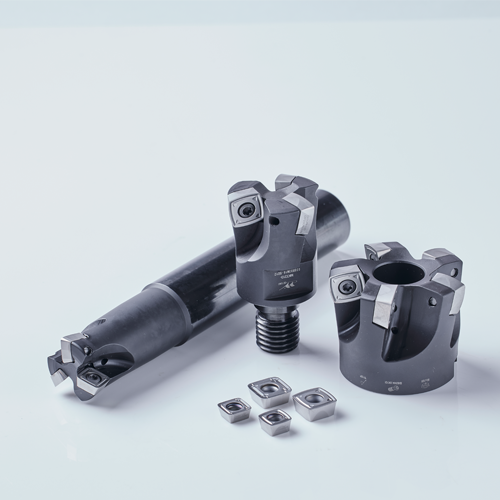

Broyage à haute alimentation à quatre bords positif SOE(M)T insert+MKT113/MKT213 outils de coupe
1. Convient pour le traitement rapide des cavités et des parois latérales dans des industries telles que les moules et l’aviation
2.Rich types de rainures et combinaisons de marques pour répondre aux besoins de traitement de différents matériaux
3. Structure de quatre bords negative + alimentation rapide rainure dédiée pour un rendement élevé, une économie élevée et un traitement de haute stabilité
 |
 |
- Feature
- Application
- Application case
Caractéristiques du produit
Traitement d’angle de râteau positif, coupe légère, traitement stable;
a pointe avec une conception en deux étapes, adapté aux différentes conditions de transformation;
Conception avec essuie-glace , dans le traitement d’alimentation élevée et le traitement des parois latérales, a une bonne qualité de surface de traitement;
Technologie spéciale de revêtement de surface, rendre la surface de bord lisse et réduire la formation de la tumeur aux débris;
Convient pour l’usinage de matériaux difficiles à usiner, tels que l’alliage Ti.
Caractéristiques de géométrie
 |
Géométrie SM: (taille 09)
1. Conception de la pointe: améliorer la résistance de la pointe 2. Renforcer la conception de la rainure de la côte et de la dérivation : améliorer la résistance de l’extrémité de l’outil et l’élimination de la puce, et améliorer l’effet de refroidissement. 3. Conception différenciée de l’angle de râteau positif et du tranchant: La coupe est légère et adaptée aux exigences de transformation sous différentes profondeurs de coupe. 4. Conception de l’épi: une bonne qualité de surface peut être obtenue dans le fraisage du visage et le traitement latéral. |
 |
Géométrie ST: (taille 09=12)
1. Grande conception de la lame courbe d’arc: dans le traitement d’alimentation rapide a suffisamment de résistance, un impact faible; 2.Conception de la rainure de dérivation: augmenter la partie contact de refroidissement pour améliorer l’effet de refroidissement; 3. Conception spéciale de la structure de la pointe: coupe légère, tout en assurant la résistance de la pointe; Conception 4.Wiper: une bonne qualité de surface peut être obtenue dans le fraisage du visage et le traitement latéral. |
Correspondance de classe
Associé à des qualités spéciales de matériaux difficiles à transformer et d’acier inoxydable, couvrant les conditions communes de traitement en alliage de titane et en acier inoxydable.
GSM7130.GM4240
Combiné avec la série de corps de coupe
| Série de produits | Tête d’outil remplaçable | Cylindre à tige droite | Arbor |
| MKT113(SM) | D25-D42 | D25-D35 | D40-D125 |
| MKT213(ST) | D25-D42 | D25-D35 | D40-D125 |
Alliage de titane
| Spécification | SOET09T312-SM |
| Classe | GSM7130 |
| Matériau | TC4 |
| Vitesse de coupe | Vc=47m/min |
| Taux d’alimentation | fz =0,6 mm/z |
| Profondeur de coupe | ap=0,6 mm |
| Méthode de refroidissement | émulsion à base d’eau/refroidissement extérieur |
| Méthode de coupe | Fraisage de la cavité |
