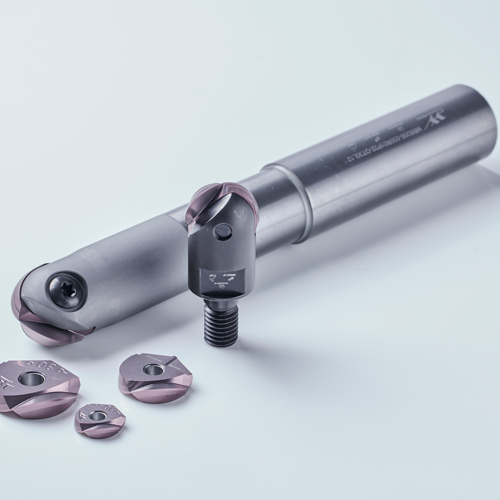

Finition fraisage à bille QTD-V-S insert+MBB100/200 support de coupe
1.La conception des bords hélicoïdaux, réduire efficacement la résistance à la coupe
Surface de positionnement en 2.V et structure de guidage brevetée, s’assurer que l’installation est plus ferme, haute précision de traitement
3. Convient pour l’usinage de finition en acier durci et fonte
 |
 |
 |
- Feature
- Application
- Application case
Caractéristiques du produit
La conception de la lame hélicoïdale réduit efficacement la résistance à la coupe.
La rainure d’angle négative combinée avec un émoussage spécial peut améliorer la résistance de l’embout de l’outil et améliorer la résistance aux écaillages.
La surface de positionnement en V et la structure brevetée du rail de guidage assurent une installation plus sûre et une grande précision d’usinage.
Il est principalement utilisé pour l’usinage de précision de matériaux en acier à haute dureté et en fonte.
Couvre les tailles D10-D32, répondant à divers besoins de traitement.
Caractéristiques de géométrie
 |
QTD*V-S:
|
Correspondance de classe
Qualités de fraisage jumelées pour les matériaux généraux et l’acier haute dureté.
GHM7120
Combiné avec la série de corps de coupe
| Série de produits | Tête d’outil remplaçable | Type cylindrique droit | Ruban cylindrique droit de l’articulation |
| MBB100/200 | D10-D32 | D10-D32 | D10-D32 |
Usinage des pièces de moulage
| Spécification | QTD2506-V-S |
| Classe | GHM7120 |
| Matériau | Moyenne QT500(HRC28)
Edge Cr12(HRC58-62) |
| Vitesse de coupe | Vc=353m/min |
| Taux d’alimentation | fz = 0,19 mm/z |
| Profondeur de coupe | ap=0,1 mm |
| Méthode de refroidissement | Refroidissement de l’air |
| Méthode de coupe | Fraisage du profil |
