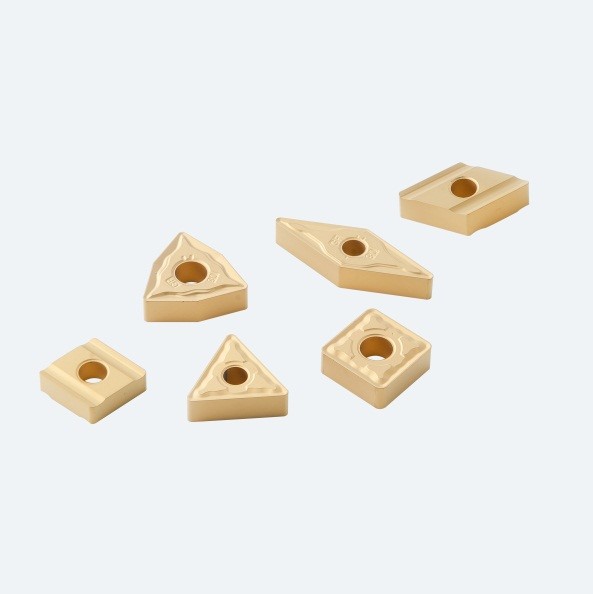

Négatif Série G inserts pour acier général
Les inserts de la série G pour la découpe en acier, comprennent GF, GM, SV.
 |
- Feature
- Application
- Application case
Caractéristiques du produit
 |
 |
Finition GF
GF cannelé pour finition en acier au carbone et en alliage. Pointe fine et tranchante. Bonne manipulation des puces à petite profondeur de coupe. |
 |
 |
Mécanisme mondialsemi-finition
Type de rainure GM pour l’usinage semi-fini de l’acier au carbone et de l’acier allié. Une rainure double face. Forme du bord prismatique plat avec une haute résistance au tranchant. |
 |
 |
SV-semi-finition
Type de rainure SV pour semi-finissage en acier au carbone et en alliage. Une rainure de type ouvert avec un grand espace de maintien de la puce permet une coupe instable. Une large gamme de profondeur de puce permet un usinage de grande profondeur de coupe. |
Qualités correspondantes
5 nuances revêtues de CVD pour couvrir les conditions communes de transformation de l’acier
GP1105)GP1120)GP1225)GP1130)GP1135
champ de traitement
GF pour la finition de l’acier au carbone et de l’acier allié.
GM pour le semi-finissage de l’acier au carbone et de l’acier allié.
SV pour semi-finissage en acier au carbone et en acier allié.
Exemple d’usinage de l’insert de tournage en acier (unité de roue)
| Insérer | CNMG120412-GF |
| Classe | GP1105 |
| Matériau | 42CrMo( HB280-330) |
| Vitesse | Vc=320m/min |
| Aliments pour animaux | fr =0,33 mm/r |
| Profondeur | ap=0,75-1mm |
| Refroidissement | Emulsion de base d’eau |
| Type d’usinage | Roux des faces cylindriques |
